当前位置：首页>产品>插板阀系列>双向插板阀
插板阀-闸板阀-刀型闸阀

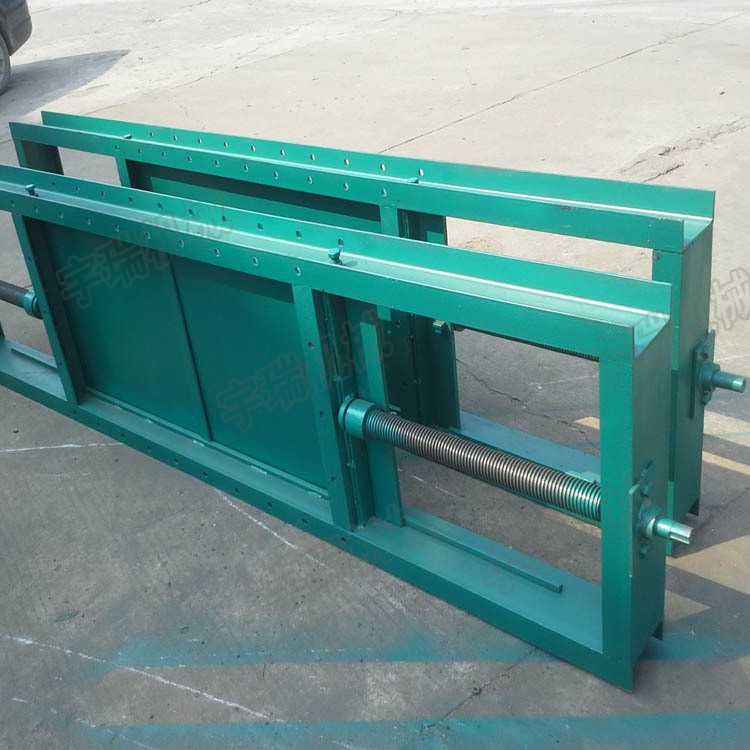

双向插板阀

双向插板阀又称:闸板阀,刀型闸阀;双向插板阀具有结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度，可双向操作，简单灵活。
产地：沧州>泊头市
供应商：泊头市宇瑞机械设备制造有限公司
技术服务热线：13127349585

双向插板阀详细内容介绍

 双向插板阀广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。材质有碳钢、不锈钢，并可按客户需求定做各种非标螺旋闸门。
  双向螺旋闸门具有结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度，可双向操作，简单灵活。材质有碳钢、不锈钢，并可按户需求定做各种非标螺旋闸门。

插板阀安装尺寸及参数表:
类别 A×A1 B×B1 C×C1 L H N-d 重量(kg)
单向 200×200 256×256 296×296 820 100 8-Φ12 62
245×245 305×715 341×751 1620 100 8-Φ14 68
250×250 306×306 346×346 930 100 8-Φ14 70.5
300×300 356×356 396×396 1050 100 8-Φ14 81
400×400 456×456 496×496 1250 100 12-Φ14 114
450×450 510×510 556×556 1350 120 12-Φ18 130
490×490 550×550 596×596 1440 120 16-Φ18 147
500×500 560×560 606×606 1500 120 16-Φ18 153
600×600 660×660 706×706 1710 120 16-Φ18 178
700×700 770×770 820×820 1940 140 20-Φ18 213
800×800 870×870 920×920 2140 140 20-Φ18 257
900×900 974×974 1030×1030 2410 160 24-Φ18 325
980×980 1054×1054 1110×1110 2570 160 24-Φ23 392
1000×1000 1074×1074 1130×1130 2610 160 24-Φ23 428
双向 600×600 660×660 706×706 2010 120 16-Φ18 200
600×1000 660×1074 706×1130 2870 120 20-Φ23 290
700×700 770×770 820×820 2130 140 20-Φ18 290
800×800 870×870 920×920 2240 140 20-Φ18 310
900×900 974×974 1030×1030 2660 160 20-Φ23 380
1000×1000 1074×1074 1130×1130 2870 160 24-Φ23 460
1100×1100 1180×1180 1240×1240 3120 180 28-Φ23 500
1200×1200 1280×1280 1340×1340 3310 180 32-Φ23 540
   注 ： LMD-单向 LMS-双向 I-手轮 Ⅱ-链轮，距地面小于1.7米用手轮，大于1.7米用链轮
      链条节数M=0.105X-113（X是丝杆中心离地面度度）
