LPM型气箱脉冲袋式收尘器技术性能表(一)
技术参数 型号 |
LPM3A-90
|
LPM4A-120
|
LPM_-150
|
LPM6A-180
|
LPM4B-250
|
LPM5B-310
|
LPM6B-370
|
LPM7B-450
|
LPM8B-490
|
|
处理风量(m³/h) |
6900
|
8930
|
11160
|
13390
|
17800
|
22300
|
26700
|
31200
|
35700
|
|
过滤风速(m/min) |
1.2-2.0(根据不同的扬尘点选取不同的净化过滤风速,参见表1)
|
|||||||||
总过滤面积(m²) |
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
496
|
|
净过滤面积(m²) |
62
|
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
|
滤袋总数(个) |
96
|
128
|
160
|
192
|
256
|
320
|
384
|
448
|
512
|
|
收尘器阻力(Pa) |
1470-1770
|
|||||||||
进口气体含尘浓度(g/m³标) |
<200
|
<1000
|
||||||||
出口气体含尘浓度(g/m³标) |
<0.1
|
|||||||||
收尘器承受负压(Pa) |
<5000
|
|||||||||
清灰压缩空气 |
压力 |
(5-7)×10&sup5
|
||||||||
耗气量(m³标/min) |
0.27
|
0.37
|
0.46
|
0.55
|
1.2
|
1.5
|
1.8
|
2.1
|
2.4
|
|
星形卸料装置YJD-16 |
下料口300×300mm,高度400mm
|
转速率41r/min,减速电机功率1.5kw,产量39.4m³/h
|
||||||||
螺旋输送机 |
规格 |
无
|
直径Φ300,产量30m³/h(填充率=0.7)
|
|||||||
减速电机 |
无
|
型号XWD2.2-5-1/59,功率2.2kw
|
||||||||
保温层面积(m²) |
26.5
|
34
|
41
|
48.5
|
70
|
94
|
118
|
142
|
166
|
|
设备总重(约值,不包括保温层)(kg) |
2880
|
4080
|
5280
|
6480
|
8280
|
9960
|
11640
|
13320
|
15000
|
注:1、表中的净过滤面积是指一个室清灰时的过滤面积。2、表中的耗气量是工厂集中供气的情况,如设置单独空压机时,表中的耗气量要乘上1.3系数。

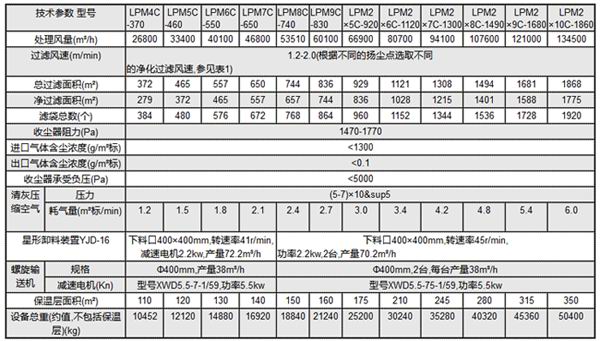

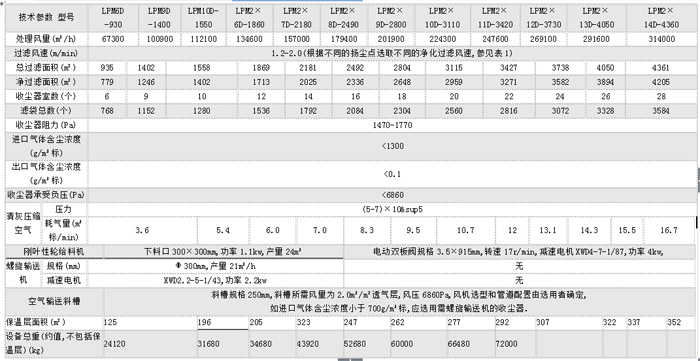

LPM型气箱脉冲袋式收尘器技术性能表(二)
说明:
1、进风开口和出风口可以互相调换,但风管中的斜隔板应掉头安装,订货时应注明;
2、爬梯也可布置在收尘器的另一端;
3、卸灰阀可安装在收尘器另一端的对称位置,但灰斗底板和输送机的传动装置要掉头安装;
4、立柱的高度,布置时可以截短,但订货时应注明立柱的高度;
5、一般,除尘器不配备保温层,若用户需要请注明。
