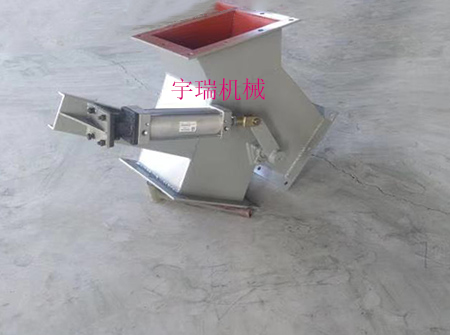

气动三通分料器

三通分料阀也可以分为电液动三通分料器,手动三通分料阀,电动三通分料阀,气动三通分料阀四种启动方式,具有体积小、重量轻、耐磨性能好、使用寿命长、阻力小，是利用电动推杆、电液动推杆、气动推杆驱动，可以快速切换物料流向。

产地：沧州>泊头市

供应商：泊头市宇瑞机械设备制造有限公司

技术服务热线：13127349585

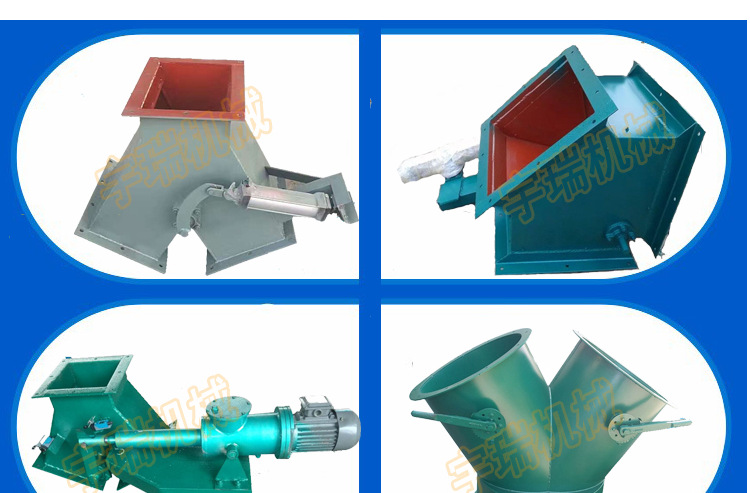

三通分料器： 又名三通分料阀或三通溜子、是我公司根据固体颗粒和粉状物料输送的物殊要求而开发的系列产品。三通分料器分为手动三通分料器、气动三通分料器、电动三通分料器等。

一、用途：三通分料阀是物料输送系统中控制物料快速换向的理想设备，广泛应用于建材、冶金、矿山、轻工、粮食等行业固体颗粒和粉状物料输送。

二、特点：该阀采用钢板焊接结构、具有体积小、重量轻、阻力小。采用电动推杆（电液动、气动推杆）驱动，可以快速切换物料流向。

三、工作原理：本阀主要由阀体、阀轴、阀板、曲柄机构、电动推杆（电液动推杆或手动机构）等组成。工作时电、液动推杆的直线往复运动，（手动由外力）通过曲柄带动阀轴、阀板作_角度的摆动，从而达到控制物料流向，分送物料之目的。

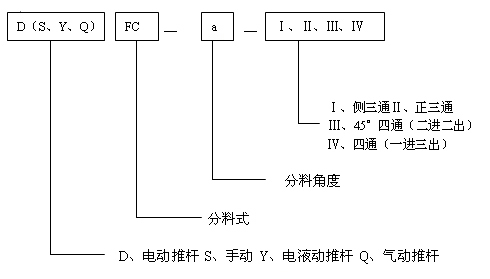

四、型号编制说明

分料阀简图1


Dy 、QFC-I II IV电液动、气动三、四通分料阀外形结构尺寸（mm)
C ×C	a	b	αº	D(S 、Y、Q）FC-I			D(S 、Y、Q）								气动推杆		手动
C ×C	a	b	αº	L1	H	L2	e	f	型号	功率	型号	功率	型号	压力	X	质量
200 ×200	290	256	45 º	394	269	500	177	575	D T 1 6 3 2 0 - H	0.25KW	108	D Y T 2 0 0 - 1 1 0	0.55KW	Q C B 8 0 × 2 0 0	0.5Mpa	200-600	88
			50 º	373	570	282	174				118						98
			55 º	270	620	299	161				124						104
			60 º	265	705	352	160				130						110
250 ×250	306	45 º	448	318	575	298	134				114
		50 º	322	645	330	193	144				124
		55 º	316	705	338	181	152				132
		60 º	312	790	396	182	164				144
300 ×300	356	45 º	499	354	660	300	840	D T 1 1 0 0 2 0 - H	0.37KW	188	D Y T Z 4 5 0 - 1 1 0	0.75KW	Q C B 1 0 0 × 4 0 0	0.5Mpa	148
		50 º	360	725	349	209				200					160
		55 º	355	790	380	204				230					190
		60 º	350	880	431	200				240					200
400 ×400	456	45 º	598	438	775	381				250					210
		50 º	456	880	419	250				280					240
		55 º	444	970	448	244				292					252
		60 º	445	1105	525	245				348					278
500 ×500	600	556	60 º	1130	550	1350				315					340		300
560 ×560	665	622	60 º	1180	605	1410	315			980					390		350
630 ×630	735	692	60 º	1230	690	1480	355			1120					440		400
710 ×710	815	772	60 º	1200	750	1560	400			1220					490		450
